| 品牌：湖北襄樊忠东 | 是否进口：否 | 产地：湖北襄阳 |
| 加工定制：是 | 型号：KYN28-12 | 结构形式：抽出式 |
| 额定电压：10kVkV | 额定频率：50HzHz | 母线额定电流：2000AA |
| 产品认证：*** | 物料编号：18420 |
湖北忠东***制造水电阻起动柜，进相器，电容补偿柜，高压开关柜等产品.

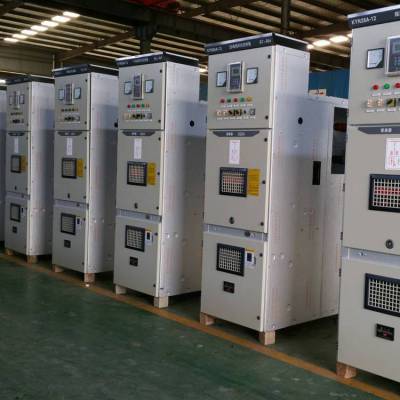

KYN28-12高压电机运行柜，馈线柜，出线柜，也称高压开关柜，变压器柜，PT柜，互感器柜，计量柜，进线计量柜，高压电机控制柜，高压电机运行柜，高压出线柜，10KV电机出线柜，6KV电机出线柜，10KV进线柜，6KV进线柜，高压电动机出线柜，电机软启动柜，高压电机启动柜，进相器节电装置，电容补偿柜.
1总则
1.1概述
KYN28-12铠装式金属封闭开关设备（以下简称KYN28-12高压开关柜）适用于三相交流50Hz、7.2~12kV单母线及单母线分段电力系统，具有“五防”功能。开关柜的可移开部分可配置真空断路器和真空接触器等元器件。
1.2标准和规范
KYN28-12高压开关柜满足IEC298，GB3906，DL404等标准。
开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。
1.3工作条件
1.3.1正常工作条件
KYN28-12高压开关柜正常工作条件如下：
室内环境温度：
温度+40°C
日平均值不大于+35°C
***温度-15°C
室内环境湿度：
日平均相对湿度95%及以下
月平均相对湿度90%及以下
安装场所的海拔高度1000m及以下
地震烈度:不超过8度
没有火灾、爆炸危险，没有严重污秽及化学腐蚀的场所。
1.3.2特殊工作条件
对特殊工作条件，必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。
l已考虑安装场所的海拔高于1000m时，空气介质强度的降低对绝缘水平的影响。
l若环境温度超出极限值，在母线和分支母线的设计上加以补偿或限制载流量。在柜内安装通风装置将有利于开关柜的散热。
1.3.3注意事项：
若KYN28-12高压开关柜运行地区的湿度较高，温度波动速度较快且幅度较大，开关柜在这种气候环境下运行，就有凝露的危险，因此开关柜在备用和运行状态下，用户应***加热器全天侯投入！但在大电流运行中，可以不投入。
2技术数据
2.1高压开关柜电气参数
额定电压 | kV | 12 | |
额定绝 缘水平 | 1min工频耐压（有效值） | kV | 42 |
雷电冲击耐压（峰值） | kV | 75 | |
额定频率 | Hz | 50 | |
主母线额定电流 | A | 630,1250,1600，2000，2500，3150，4000 | |
分支母线额定电流 | A | 630，1250，1600，2000，2500，3150，4000 | |
4秒热稳定电流（有效值） | kA | 16，20，25，31.5，40 | |
额定动稳定电流（峰值） | kA | 40，50，63，80，100 | |
需装备通风装置
40kA为3秒
仪用互感器的短路容量应单独考虑
2.2耐内部故障电弧性能
KYN28-12高压开关柜在设计上已考虑到开关柜内部故障电弧的问题，根据GB3906和IEC298进行了严格的试验，能有效地***设备及操作人员的安全。
2.3外形尺寸和重量
外形尺寸
高度a（mm）2200 |
宽度b（mm） |
分支母线额定电流为1250A及以下，短路开断电流为31.5kA及以下800/650 分支母线额定电流为1600A及以下，短路开断电流为40kA800 分支母线额定电流为1600A及以上1000 |
深度c（mm）1350/1500 |
配VD4断路器可用。
