TBB高压电容补偿柜直接应用于机械制造、冶金、采矿、建材、石化、给排水等行业需要无功补偿的场所，能够提高功率因数、改善供电质量，调整电压、降低网络损耗的容性无功功率补偿装置。提高电气设备的使用效率。

高压电容补偿柜主要是用来优化电源质量的，因为我们现实生活中的感性负载比较多，导致了电网的COS值就小了，一个额定容量的电能所做的有功就会变少，无功就会增加，导致了电能的浪费;从而我们就人为的加入适当的电容负载，增加COS值，使得做有功的电能增加。当COS值等于1时，就是阻抗的负载了，利用率，不过这个是个理想状态了。

电力系统中的负载大部分是感性的，加工各工矿企业越来越多的使用电力电子设备，是电网功率因数很底。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备寿命，增加了线损。

为了改善电网功率因数很底带来得这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差交大，功率因数较底。并联电容器后电压与电流的相位差变小，使功率因数提高。

二、TBB高压电容无功补偿柜特点

高压电容无功补偿柜采用高压电力电容器，具有介质损耗小、运行温度低、可靠性高、体积小、重量轻、容量大、使用寿命长等优点：

1. 放电起始电压高、密封性能好，且电容内置放电元件，使装置脱离电网后，在5分钟内将残余电压降至50V以下。

2. 采用高压喷逐式熔断器作为单台电容器的短路保护，确保设备安全运行

3. 配有高压带电显示和机械锁，具有强制闭锁功能，确保和维护人员安全

4. 结构设计合理，动热稳定性好，使用方便，维护方便。

5. 、采用真空电镀膜金属化聚丙烯薄膜并联电容器，自身损耗小，因为聚丙烯膜具有高工作场强与低介质损耗及体积小、容量大、损耗小、重量轻等特点。

6、电容器的实测电容与其额定值之偏差不超过额定值的＋10∕－5％。

7、可加装串联电抗器，以限制电容器组合闸过程中的涌流，限制操作过电压和-制电网中高次谐波对电容器的影响。

8、节电效果好，将电网功率因数提高到0.95以上，电流下降10％～20％，有效降低线损。

9、自身损耗低，本装置所使用的电容器，自身的能量损失极小是一般油浸低胆电容器的五分之一以下。

10、充分考虑用户实际情况，就地补偿柜的电容器组和相关控制部件置于同一柜体，便于高压电机单机就地补偿场合安装使用。

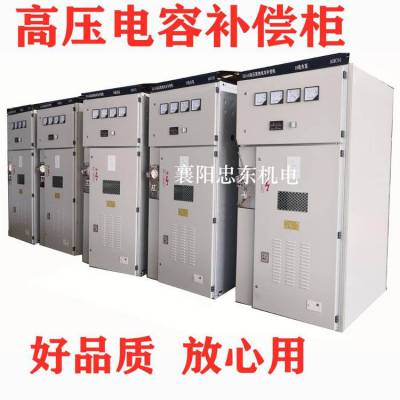

10KV高压电容补偿柜

订货须知:

订货时须提供下列资料：

1、 订货时须注明：额定电压,额定功率,负载变化情况,补偿前及补偿后的功率因数.

2、对柜体颜色，柜体尺寸有关特殊要求。

3、备型号、数量及二次线路操作电压等。

4、用户所需电容柜的投切方式和配置。

5、不能满足一般环境条件的应特别提出。

6、客户一次电压、电流互感器的变比。

7、补偿装置进、出线方式注：若有特殊要求，请与我公司协商定货。
